固體廢物填埋場污水預處理工藝圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-

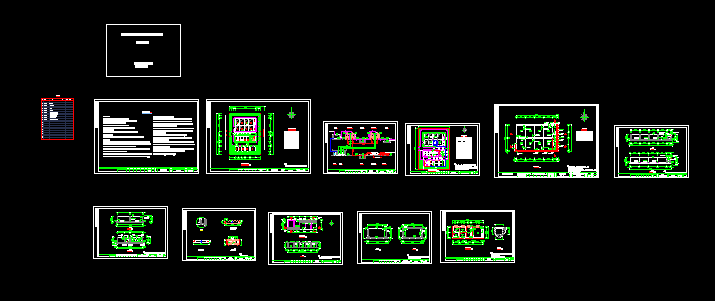

- 固體廢物填埋場污水預處理成套工藝設計圖
1、設計依據
1、GBJ14-87《室外排水工程設計規范》；
2、GB16889-1997《生活垃圾填埋場污染控制排放標準》；
3、國家有關給排水設計標準和規范；
4、國家、地方有關環保法律、法規要求；
5、****危險廢物填埋場業主提供的水質、水量資料； 9、管道均采用焊接鋼管或UPVC給水管。直接埋地的鋼管采用瀝青蹄脂
及防水材料防腐，外露的鋼管、欄桿和鋼制件均刷二遍防銹漆，一遍
面漆。面漆顏色如下：污水管：蘭色；污泥管：黑色；空氣管：黃色；
鋼制欄桿：綠色；樓梯、平臺：深灰色。
2、設計規模和水質
****拆解廢物填埋場污水處理工程設計處理水量為：35T/d； 10、鼓風機、水泵均采用法蘭連接管道，管道上的閥門和儀表應按裝整齊，
便于檢修和操作，鼓風進出口管應用支架承重并固定，不允許交進出
管、閥門等荷載。
3、處理出水標準
要求重金屬出水達到GB8978-1996《污水治理綜合排放標準》一級標準：
11、預埋套管為IV型鋼性防水套管，按裝制作詳見標準圖S312。
12、曝氣管的安裝必須保證水平并加以固定，安裝完畢后進行清水試驗，
逐步調整直至布?xì)饩鶆颉?
4、設計范圍
污水處理站工藝設計范圍：污水處理站內的污水處理工藝流程圖、構筑物工藝圖、
結構圖、平面管路圖等。污水處理站及以外的污水進水、排水管、自來水管、污水池
綠化、消防、道路及變壓器等由建設業主統一負責實施。
13、所有設備均待設備到貨后，按設備實際尺寸再做設備基礎。各設備基礎
在土建制模時，安裝人員預先校核設備底座詳細尺寸，如發現尺寸有誤，
應及時向土建方提出糾正。
5、所有圖紙尺寸均以毫米計，標高以米計。圖中相對標高±0.00相對黃海標高+1.00。
14、土建工程施工時必須與其它專業緊密配合，及時埋入各種預埋件，圖紙
中末說明之事項應遵照國家頒布的有關規范規定執行。
6、圖中管道標高除注明外均指管中心標高。
t19500;7、除%%c50以下鍍鋅管采用絲扣連接外，其余均焊接或法蘭連接一般在閥門接口、設備接口、
三通接口處采用法蘭連接。法蘭采用HG5010-58標準平焊法蘭，承壓均為1.0MPa。
15、圖中鋼砼均采用C30，墊層均采用C10。 ...
